Ajuste de foco de un zoom a la cámara. ¿Cómo hacerlo?

Hoy vuelvo a los mantenimientos de la cámara, y más concretamente al ajuste de foco de un zoom a la cámara.

Como sabréis muchas veces nos compramos un zoom y resulta que le vemos el foco un poco blando, esto es, que no vemos un foco muy claro, sino que se ve un foco poco definido cuando hacemos una ampliación de la imagen sin líneas bien definidas.  El problema suele ser que algunas veces los objetivos vienen con un pequeño desajuste tanto de foco adelantado como atrasado, y si queremos tener fotos estupendas debemos ajustarlo  a la cámara es parte fundamental de nuestro trabajo de fotógrafos.

He explicado en un post el año pasado como se ajusta un objetivo fijo, y hoy voy a explicaros como ajustar un zoom. Antes debo decir que si lo vais ajustar tenéis que reservaros una tarde o una mañana porque este trabajo os va a costar mucho tiempo, pero merece la pena porque luego los resultados son muy buenos.

Yo voy a ajustar hoy un zoom de Canon el EF 70-300 IS USM que podéis ver aquí:

Es un objetivo que creo es bastante bueno para lo que cuesta, le daría un 8 de media sobre los que hay en el mercado a pesar de que ya tiene sus años.

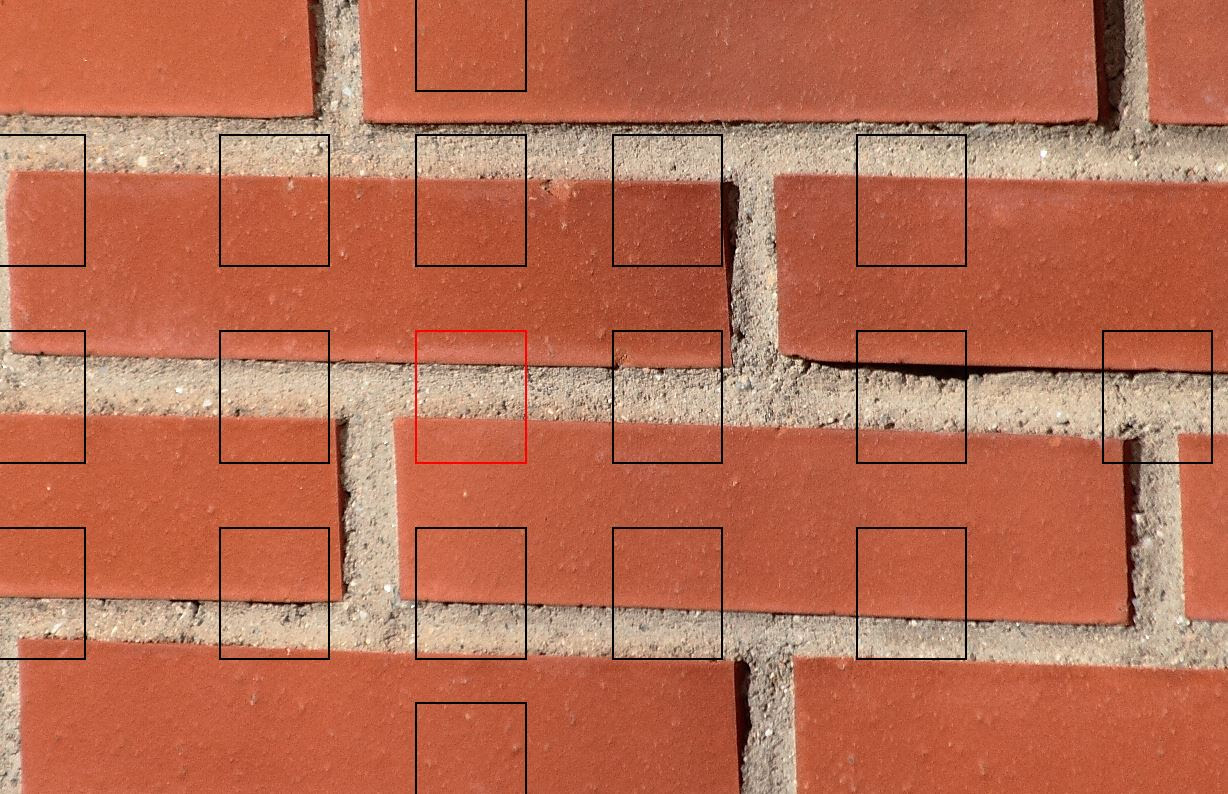

Para estos ajustes es evidente que hacen falta cámaras avanzadas que lo permitan Nikon y Canon las tienen y Canon, estas tienen un ajuste que se llama "microajuste de foco" que permite atrasar o adelantar el foco según nos convenga respecto de donde la cámara enfoca, por lo que de esta forma le llevamos al foco donde deseamos (sino está muy ido). Esto se puede ver en las siguientes imágenes:

Foco poco definido.

Foco definido.

El procedimiento que debe seguirse si queréis intentarlo es sencillo pero largo y lo voy a explicar paso a paso. Lo primero es preparar la cámara para el proceso:

¿Qué hacer en la cámara?

Lo primero que hay que hacer es que la cámara no influya con sus movimientos, para ello se debe ajustar el bloqueo de espejo, para que así al dispararse el obturador no influya en un posible movimiento.

Después debemos poner la cámara en un trípode y desconectar el estabilizador, este podría afectar gravemente a la prueba si esta en trípode.

¿cómo proceder?

Lo segundo es ver como  tenemos de mal o bien el zoom, para ello vamos a medir haciendo una foto en 70mm 150mm y 300mm para ver cómo está el objetivo de foco y hacernos una idea de que le pasa.

Para esto tomo a una distancia media una referencia en cada focal y fotografío esta referencia que será la línea roja que vemos en esta carta de ajuste hecha por mi (no hace falta mas), para así ver como enfoca el objetivo

Esta referencia es un papel con líneas dibujadas como veis  y puesto a 45 grados del plano focal  por lo que la parte de arriba está más lejana que la parte de abajo y esta  a unos 5 a 6 m de la cámara (es un zoom). Algo así:

La siguiente imagen muestra esto a 300mm.

En pruebas a 70 y 150mm esta parecido lo que es una ventaja porque el foco está en todas las focales igualmente atrasado, como se ve seguidamente.

2) Una vez visto como está el objetivo, en este caso foco atrasado, hacemos un barrido de micro ajustes para ver en cada focal cual es el error y que valor de microajuste es el que mejor se adapta y mejor enfoca a tres distancias diferentes por focal que van a ser:

<>La primera a aproximadamente x50 de la focal

<>La segunda a unos 25m

<>La tercera a infinito.

Como digo hay que hacerlo en tres focales del zoom pero yo voy a hacerlo sólo a 300mm aquí en esta entrada, aunque presentare las medidas de todas las focales, lo hago así porque como es un procedimiento largo con que veáis como se hace en una focal luego lo repetís en el resto.

Como ya sabemos que está atrasado voy a ir probando microenfoques a partir de los negativos que "arrastran el foco" hacia el fotógrafo,  probare en: -5, -10 y -15, no tiene sentido ir por ajustes positivos, tenemos que traer el foco hacia nosotros.

Prueba a distancia corta con la referencia a 300mm.

En este caso voy a poner  la referencia que me he construido sin ajuste para que así se pueda comparar. Todas las fotos las vamos a ver al 100% de tamaño y estarán hechas con el diafragma más abierto posible. En esta imagen se ve que el foco esta por arriba, las líneas de abajo están más desenfocadas que las de arriba. Por eso está atrasado recordad que la parte de arriba esta mas alejada de la cámara, ver diagrama inicial.

Ajusto a -5

ha bajado un poco y casi esta

Ajuste -10

Esta ya centrado porque las dos líneas extremas están desenfocadas y la del centro y las dos más cercanas están más enfocadas

Ajuste -15

Aquí ya se ve que se ha desplazado hacia abajo, es muy muy poco pero la línea de arriba de la roja esta ya menos enfocada que la de debajo de la roja. En el PC se ve muy bien el resultado, aquí debido a la reducción necesaria para la web se nota menos.

Podemos decir que el ajuste necesario es -10 a 300mm por otro lado a 70mm y 150mm están a -7

Distancia media a 300mm.

He fotografiado una pared de ladrillos a unos 25m que esta algo escorada, de forma que la parte izquierda de la imagen está más lejana que la derecha.

Ajuste -5

En este caso el foco esta casi centrado pero todavía le falta ese poco. ( recordad ahora la zona más lejana de los ladrillos con respecto a la cámara es la parte izquierda de la imagen)

Ajuste -9 (es el mejor)

EL foco está centrado

Ajuste -15

Se ve claramente que se ha ido a la derecha (mas nítido que la izquierda) luego aquí nos hemos pasado.

Podemos decir que el ajuste necesario es -9 a 300mm por otro lado a 70mm y 150mm están a -8

 Distancia infinito para 300mm

Ajuste -5

El foco ya veis donde está y no está mal en este valor (base de la columna)

Ajuste -10

Aquí se ha desenfocado la zona roja a favor un poco de las ramas.

Ajuste -15

Y aquí muy claramente el foco se ha venido muy delante, fijaros que ahora la zona roja no está enfocada pero las ramas están enfocadas perfectamente.

Podemos decir que el ajuste necesario es -5 a 300mm por otro lado a 70mm y 150mm están a -7

Si hacemos una tabla tenemos:

Como se ve son variaciones muy pequeñas que apenas se van a notar, pero todos andan entre -5  y -10 como extremos, por lo que decido ajustar a -7 donde ganaré en focales medias de forma clara y en 300mm (el más dispar) en casi todas las distancias estará perfecto, porque diferencias en ajustes de +/-2 apenas se notan.

Como veis es un trabajo arduo pero luego una vez ajustado queda estupendo, dentro claro de la calidad de lente que tengamos en nuestro objetivo.

Luego podréis hacer fotos tan nítidas como esta, sin problemas de foco:

foto hecha a unos 50m en focal de 300mm  f: 5,6  v:1/2000seg  ISO 200 microajauste de -7

Nota: últimamente Canon en su nueva 70D el procedimiento es maravilloso, porque permite ajustar focal a focal el objetivo, cosa que hasta ahora no se podía hacer, esto da una precisión absoluta a cualquier objetivo que se ponga, porque parte de la tabla se puede meter en ese ajuste completa.

Por cierto si alguno puede enviarme un RAW hecho con este objetivo a 300mm se lo agradeceria estoy estudiando este objetivo un poquito y necesito alguna muestra.
